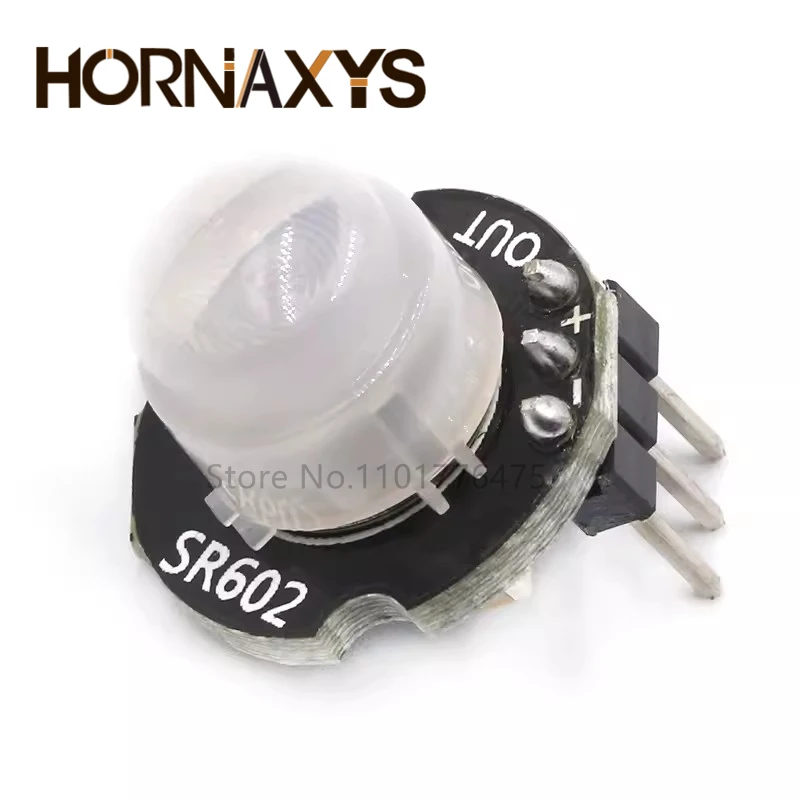

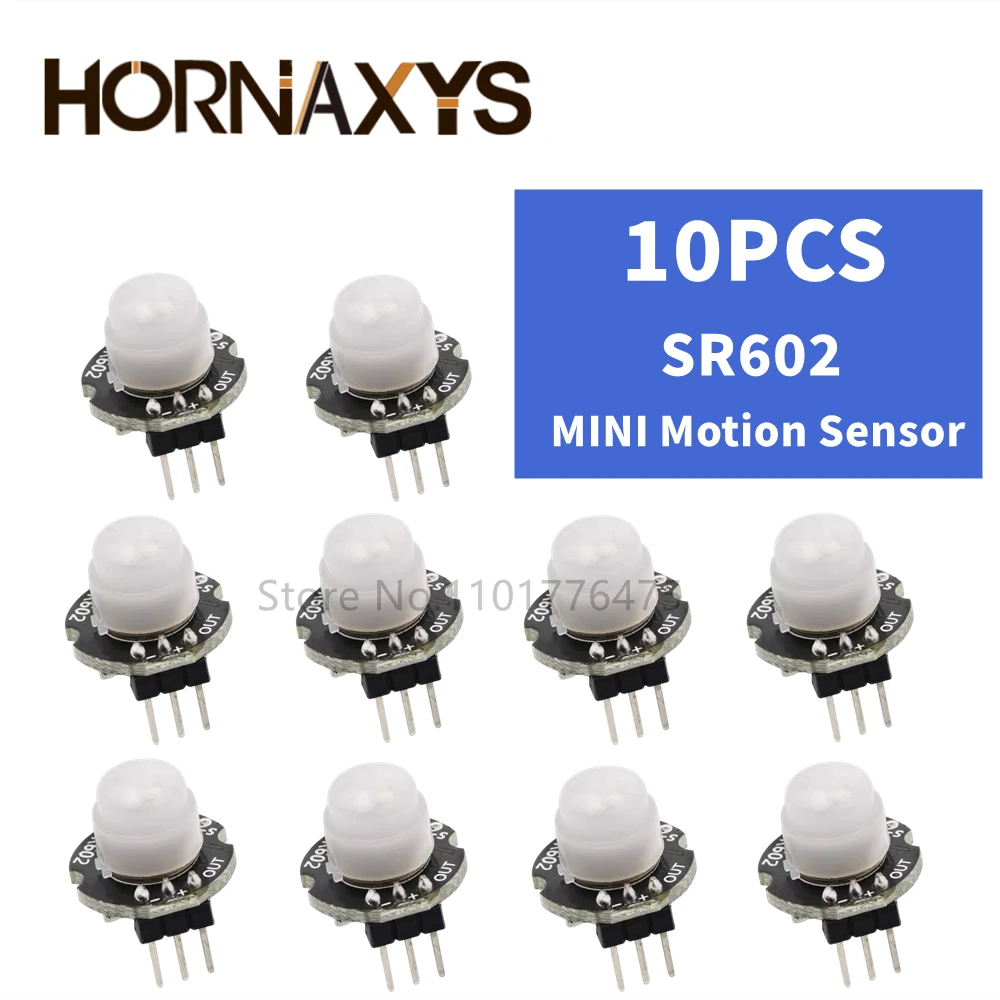

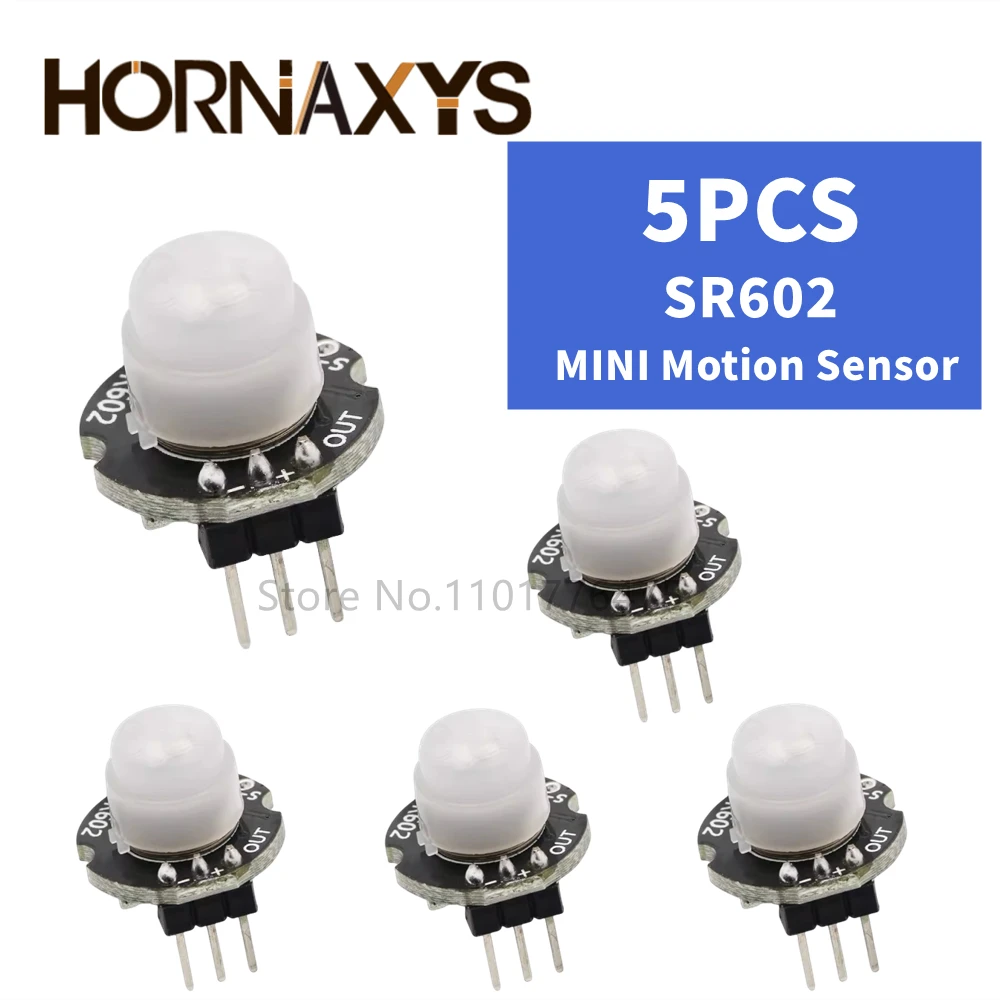

5/10 buc/MINI Modul detector senzor de mișcare SR602 kit PIR infraroșu piroelectric Suport comutator senzorial pentru arduino Diy cu lentilă

Parametri de lucru:
Modul senzor piroelectric în infraroșu pentru corpul uman, model: SR-602Distanța de detectare: până la 5 metri; recomandat 0-3.5M.Ieșire: nivel înalt, H=3.3V, L=0Valimentare DC: 3.3V-15VCurentul de repaus: 20uA

Caracteristici și utilizări:
Acest modul are sensibilitate ridicată, răspuns rapid, consum mic de energie statică, dimensiuni mici, ușor de instalat și este instalat. Lentila, pinul
antetul a fost lipit, iar sursa de alimentare este furnizată fără depanare. Poate fi folosit pentru lumini cu senzori corporali, alarme, securitate, control acces la imagini la cerere,
utilaje automate pentru agricultură, silvicultură și minerit.

Puncte cheie:
1. Timpul de nivel înalt al ieșirii acestui produs este reglabil, de la 2,5 secunde la 1 oră, timpul de ieșire setat din fabrică. Este de 2,5 secunde și puteți schimba un cip
rezistență dacă trebuie să-l schimbați. Vă rugăm să citiți valoarea rezistenței corespunzătoare timpului de întârziere tipic. Consultați formularul relevant de mai jos.
2. Timp de blocare, 2 secunde, nereglabil.
3. Din fabrică este definită ca declanșator repetabil și nu poate fi schimbată.
4. Tensiunea de alimentare a acestui modul este de 3,3 V la 15 V, iar tensiunea limită este de 2,8 V la 18 V.
5. Timpul de ieșire al modulului este: ieșire la nivel înalt timp de 2 secunde după pornire, apoi coborâți, intrați în starea de așteptare. Dacă timpul de întârziere este modificat, timpul la care iese modulul
un nivel ridicat după pornire va crește în consecință, ceea ce poate fi înțeles ca Timpul de pornire după intrarea în starea normală de lucru după ce puterea electrică va crește.

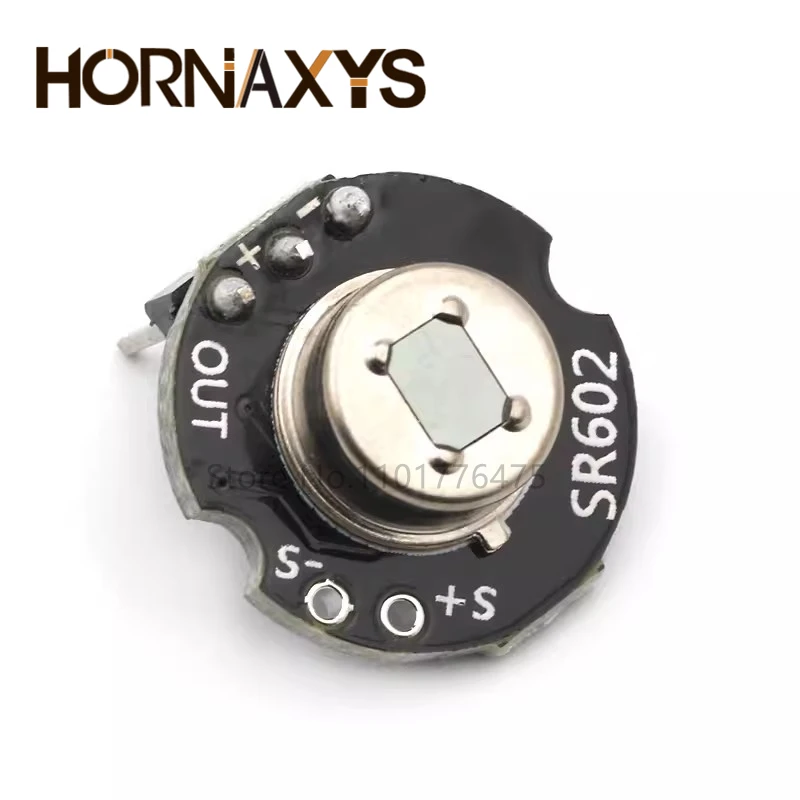

6. După instalarea elementului fotosensibil, acesta nu funcționează ziua, funcționează noaptea, nu conține componente fotosensibile și funcționează toată ziua
(Nu există fotodiode pe modul, vă rugăm să cumpărați separat dacă este necesar. Recomandat: fotodiodă obișnuită F3) Se consideră că nu este instalat niciun element fotosensibil.
7. Acest modul este foarte sensibil, acordați atenție poziției de instalare, încercați să evitați sursa de radiație a sursei de căldură (priza de aer / lumina directă a soarelui)
8. Sensibilitatea acestui modul este reglabilă și trebuie să schimbați un rezistor cip. Vă rugăm să citiți tabelul relevant de mai jos pentru detalii.grid.
9. Când lipiți cu fier de lipit obișnuit de 220V, este necesar să deconectați sursa de alimentare înainte de sudare.
Se recomandă utilizarea fierului de lipit de joasă tensiune de 24 V, cum ar fi lumina albă internă 936.
10. Dacă urmați MCU și conectați lampa, vă rugăm să citiți schema circuitului de referință de mai jos.
